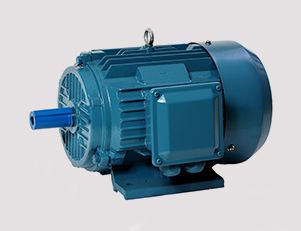

大速三相异步电动机YX3普通系列电机

YX3系列电动机是Y2系列的改进设计,产品性能全面与国际IEC标准接轨,具有结构新颖、造型大方美观、振动小、噪音低、耐热和防护等级提高等特点,具有国际先进水平,是Y2系列的换代产品。

YX3系列电动机是Y2系列的改进设计,产品性能全面与国际IEC标准接轨,具有结构新颖、造型大方美观、振动小、噪音低、耐热和防护等级提高等特点,具有国际先进水平,是Y2系列的换代产品。

产品相关参数
机座中心高:63~355mm
功率范围:0.12~315kW
额定电压:380V (其他电压需另订协议)
额定频率:50Hz (或60Hz)
防护等级:IP54 (或IP55)
绝缘等级:F级
工作制:S1
安装结构型式:
B3 (机座带底脚,端盖无凸缘)
B35 (机座带底脚,端盖有凸缘)
B5 (机座无底脚,端盖有凸缘)

YX3系列技术数据参照Y2系列动机技术数据

型号
额定功率 满载时 堵转电流 堵转转矩 最大转矩
转速 电流 效率 功率因数 额定电流 额定转矩 额定转矩
(kW) (r/min) IN(A) η(%) (cosφ) Ist/IN Tst/TN Tmax/TN
同步转速 3000 r/min(2P)
Y2-63M1-2 0.18 2720 0.53 65.0 0.80 5.5 2.2 2.2
Y2-63M2-2 0.25 0.69 68.0 0.81
Y2-71M1-2 0.37 2740 0.99 70.0 0.81 6.1
Y2-71M2-2 0.55 1.40 73.0 0.82 6.1 2.3
同步转速 1500 r/min(4P)
Y2-63M1-4 0.12 1310 0.44 57 0.72 4.4 2.1 2.2
Y2-63M2-4 0.18 0.62 60 0.73
Y2-71M1-4 0.25 1330 0.79 65 0.74 5.2
Y2-71M2-4 0.37 1.12 67 0.75
同步转速d 1000 r/min(6P)
Y2-71M1-6 0.18 850 0.74 56 0.66 4.0 1.9 2.0
Y2-71M2-6 0.25 0.95 59 0.68
Y2-80M1-6 0.37 890 1.30 62 0.7 4.7
Y2-80M2-6 0.55 1.79 65 0.72 2.1
同步转速 750 r/min(8P)
Y2-80M1-8 0.18 630 0.88 51 0.61 3.3 1.8 1.9
Y2-80M2-8 0.25 640 1.15 54 0.61
Y2-90S-8 0.37 660 1.49 62 0.61 4.0
Y2-90L-8 0.55 2.17 63 0.61 2.0
